정밀 작업에서 ESD 핀셋은 어떻게 중요합니까?

전자 제품, 실험실 테스트 또는 시계 제작에서 정밀 작업의 세계에서는 세부적인 세부 사항이 가장 큰 차이를 만듭니다. 그러한 세부 사항 중 하나는 도구의 선택이며, 그 중에서도ESD 트위터필수 불가능 해졌습니다.

ESD 핀셋 또는 정전기 방전 핀셋은 정전기 손상의 위험없이 민감한 전자 부품을 처리하도록 특별히 설계된 정밀 도구입니다. 정전기 방전은 인간의 눈에 보이지 않지만 섬세한 회로, 마이크로 칩 및 기타 민감한 장치를 파괴하거나 저하시키기에 충분히 강력 할 수 있습니다. 그립을 위해서만 만들어진 기존의 핀셋과 달리, ESD 핀셋은 정적 충전을 소비하거나 완전히 축적되는 것을 방지하는 재료로 제조됩니다.

ESD 트위터의 핵심 목적은 안전한 취급, 정밀도 및 보호를 보장하는 것입니다. 소비자 전자 장치의 조립 라인에서 차세대 마이크로 프로세서를 개발하는 연구소에 이르기까지 ESD 핀셋은 비용이 많이 들고 깨지기 쉬운 부품을 그대로 유지하는 보호 역할을합니다.

미세 전자와 함께 일하는 전문가는 위험을 이해합니다. 100 볼트의 작은 정적 스파크는 반도체를 손상시킬 수 있습니다. 인간은 3000 볼트 이상의 충격을 느낄 수 있습니다. 즉, 우리가 알기 오래 전에 손상이 발생할 수 있습니다. ESD 핀셋이 투자를 보호하고 정확성을 보장하며 생산 품질을 유지하는 차이를 만드는 곳입니다.

더 나은 기술적 개요를 얻으려면 다음은 해당 매개 변수를 구조화 한 상태입니다.

이 매개 변수의 조합은 ESD 핀셋이 단순한 도구가 아니라는 이유를 보여줍니다. 그들은 까다로운 산업의 안전, 정밀도 및 효율성을위한 광범위한 전략의 일부입니다.

ESD weezers가 전문가에게 선호하는 선택 인 이유는 무엇입니까?

전자 및 미세 조립 산업은 신뢰성을 기반으로하며, 가장 작은 타협조차도 대규모 제품 고장으로 이어질 수 있습니다. 그렇다면 왜 ESD 핀셋이 전통적인 핀셋보다 우선 순위가 지정됩니까?

1. 정전기 손상에 대한 보호

모든 전자 구성 요소는 정적 방전에 취약합니다. 제어되지 않은 단일 스파크는 반도체를 영구적으로 약화 시키거나 파괴 할 수 있습니다. ESD 트위터는 정적 충전을 안전하게 소비하여 이러한 위험을 제거합니다. 이 보호는 제조 중뿐만 아니라 검사 및 수리 중에도 필수적입니다.

2. 섬세한 구성 요소의 우수한 정밀도

ESD Tweezer에는 초 미세부터 넓은 무딘 팁에 이르기까지 고도로 전문화 된 팁이있어 전문가가 SPARES (Surface-Mount Devices), 시계 기어 또는 마이크로 광학 구성 요소와 같은 미세한 부품을 처리 할 수 ​​있습니다. 이 정밀도는 조립 품질을 향상시키고 오류율을 줄입니다.

3. 여러 산업에 대한 다목적 성

대부분의 전자 제품과 관련이 있지만 ESD 핀셋은 다음과 같습니다.

• 의료 기기 제조 : 작은 외과 임플란트 또는 기기 취급.

• 시계 제작 및 보석 : 흠집이나 오염없이 정밀도 보장.

• 연구 실험실 : 통제 된 조건 하에서 깨지기 쉬운 샘플 관리.

4. 강화 된 인체 공학 및 작업자 안전

현대 ESD 핀셋은 인체 공학을 염두에두고 설계되어 오랜 시간의 반복적 인 작업 중에 피로를 줄입니다. 이것은 작업자의 편의를 향상시킬뿐만 아니라 생산 환경에서 정확도와 일관성을 향상시킵니다.

5. 비용 효율성 및 신뢰성

정전기 손상을 방지함으로써 회사는 거부 된 부품, 재 작업 및 보증 청구를 크게 저장합니다. 대량 생산에서 ESD 핀셋 사용으로 인한 장기 절약은 상당합니다.

요컨대, ESD 핀셋 뒤에있는 "왜"는 간단합니다. 투자를 보호하고 정밀도를 높이고 안전한 운영 효율성을 유지합니다. 그들 없이는 비용이 많이 드는 제품 실패의 위험이 급격히 증가 할 것입니다.

ESD 트위터는 실제 설정에서 어떻게 설계 및 적용됩니까?

ESD 핀셋의“어떻게”는 디자인과 산업 전반의 실질적인 사용에 있습니다.

그들이 어떻게 설계되었는지

ESD Tweezer는 산업적 요구를 충족시키기 위해 특정 기능으로 설계되었습니다.

• 재료 조성 : 전도성 또는 소산 재료는 정적 축적을 방지합니다. 스테인레스 스틸 및 세라믹은 일반적으로 사용되며 세라믹 팁은 고온 저항성과 비자 성질을 제공합니다.

• 표면 코팅 : 항 정적 코팅은 추가적인 보호 기능을 추가하고 내구성을 보장합니다.

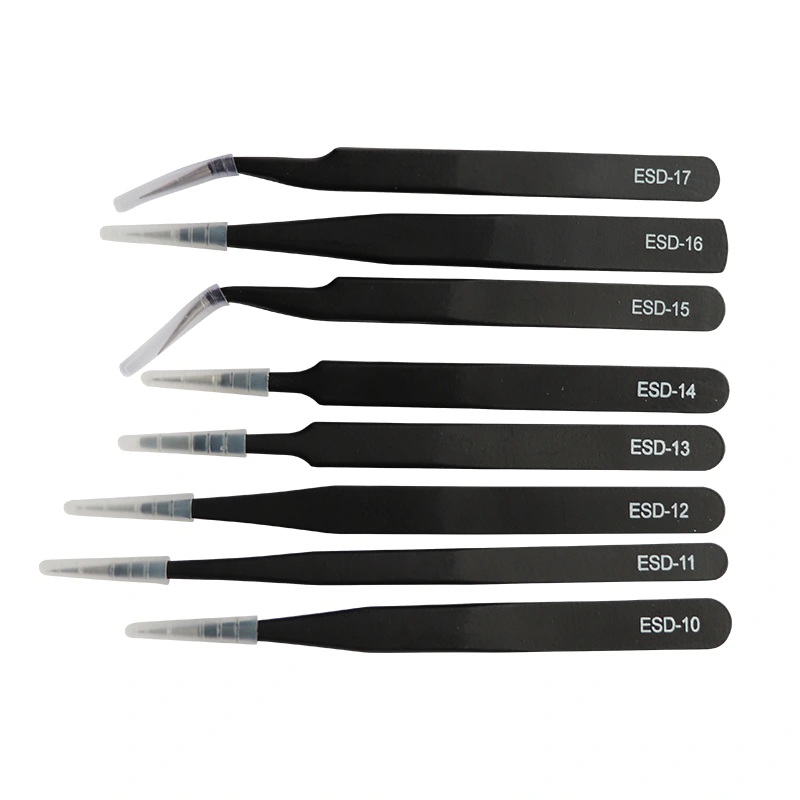

• 팁 다양성 : 곡선, 각도 또는 초고속 팁은 납땜, 미세 조립 또는 섬세한 수리와 같은 전문 애플리케이션을 위해 설계되었습니다.

• 저항 제어 : 표면 저항은 안전한 범위 (10 ~ 10 옴) 내에 떨어지도록 설계되어 갑작스런 배출을 방지합니다.

적용되는 방법

산업 전반에 걸쳐 ESD 트위터의 적용에는 다음이 포함됩니다.

• 전자 어셈블리 라인 : 초 미세 핀셋이있는 회로 보드에 마이크로 칩을 배치합니다.

• 실험실 연구 : 깨끗한 객실 환경에서 깨지기 쉬운 샘플 처리.

• 수리 스테이션 : 손상된 전자 부품을 안전하게 교체하지 않고 안전하게 교체합니다.

• 시계 제작 워크샵 : 흠집이나 정적 충격을 피하는 정밀 도구로 작은 기어를 확보합니다.

응용 프로그램은 부품을 유지하는 것이 아니라 모든 단계에서 품질과 안전을 보장하는 것입니다.

ESD 트위터 사용을위한 모범 사례

• Tweezer는 항상 ESD 안전 매트, 손목 스트랩 및 접지 워크 스테이션과 짝을 이루십시오.

• 사용하지 않을 때는 안티 정적 사례에 핀셋을 저장하십시오.

• 미끄러짐이나 손상을 피하기 위해 작업의 올바른 팁 모양을 선택하십시오.

• 손상된 팁은 정밀도와 안전성을 손상시킬 수 있으므로 정기적으로 마모를 검사하십시오.

올바르게 설계 및 사용되면 ESD Tweezer는 전문 기술의 확장이되어 가장 작은 세부 사항이주의를 기울여야합니다.

올바른 ESD 트위터 파트너를 선택함으로써 기업은 어떻게 혜택을받을 수 있습니까?

비즈니스의 경우 올바른 ESD 트위터를 선택하는 것은 도구 선택의 문제 일뿐 만 아니라 운영 안정성, 브랜드 평판 및 장기 비용 절감의 문제 일뿐입니다.

ESD 핀셋의 비즈니스 장점

1. 제품 고장 감소 : 정전기 손상을 방지하면 결함이있는 제품의 수가 줄어 듭니다.

2. 생산 품질 향상 : 정밀 도구를 사용하면 더 깨끗하고 정확한 어셈블리가 가능합니다.

3. 표준 준수 : 많은 산업은 승인 된 도구 사용을 포함하여 ESD 안전 프로토콜을 준수해야합니다.

4. 확장 가능한 효율성 : 대량의 제조에서는 처리의 작은 개선조차도 주요 효율성 이득으로 해석됩니다.

ESD 핀셋을 워크 플로에 통합합니다

기업은 직원을 교육하고 적절한 ESD 관행에 대한 교육, 핀셋을 다른 보호 장비와 짝을 이루고 도구 교체주기를 적극적으로 관리 할 수 ​​있습니다. 잘 구조화 된 ESD 관리 프로그램은 가동 중지 시간을 방지하고 국제 표준을 준수합니다.

자주 묻는 질문

Q1 : 일반 핀셋과 ESD 핀셋의 차이점은 무엇입니까?
일반 핀셋은 그립을 위해 설계되었지만 정적 충전으로부터 보호하지 않습니다. ESD 핀셋은 정전기 축적을 방지하는 소산 또는 전도성 재료로 만들어져 민감한 전자 제품을 처리 할 수 ​​있습니다.

Q2 : 작업에 적합한 ESD 핀처를 어떻게 선택합니까?
오른쪽 핀처는 작업에 따라 다릅니다. 초-미세 팁은 마이크로 칩 배치에 이상적이며, 곡선 팁은 각진 어셈블리에 적합하며, 세라믹 팁은 고온 작업에 가장 적합하며 무딘 팁은 일반적인 취급에 적합합니다. 항상 재료와 팁 디자인을 모두 고려하십시오.

섬세한 어셈블리 작업에서 비교할 수없는 정밀도에 대한 정전기 손상을 방지하는 능력에서 ESD 핀셋은 단순한 도구 이상입니다. 전자 제품, 실험실 및 정밀 엔지니어링 전반의 전문가에게는 중요한 도구입니다. 구성 요소를 보호하고 운영을 간소화하며 산업 표준을 준수하여 모든 비즈니스가 의존 할 수있는 투자를합니다.

신뢰성이 입증 된 고품질 ESD 핀셋을 소스하려는 회사의 경우Xin Lida신뢰할 수있는 공급 업체로 눈에 띄며 글로벌 요구를 충족시키기 위해 설계된 광범위한 솔루션을 제공합니다. ESD 트위터 솔루션이 귀하의 비즈니스 성장 및 정밀 요구 사항을 어떻게 지원할 수 있는지 알아 보려면저희에게 연락하십시오자세한 정보와 맞춤형 지원은 오늘입니다.
